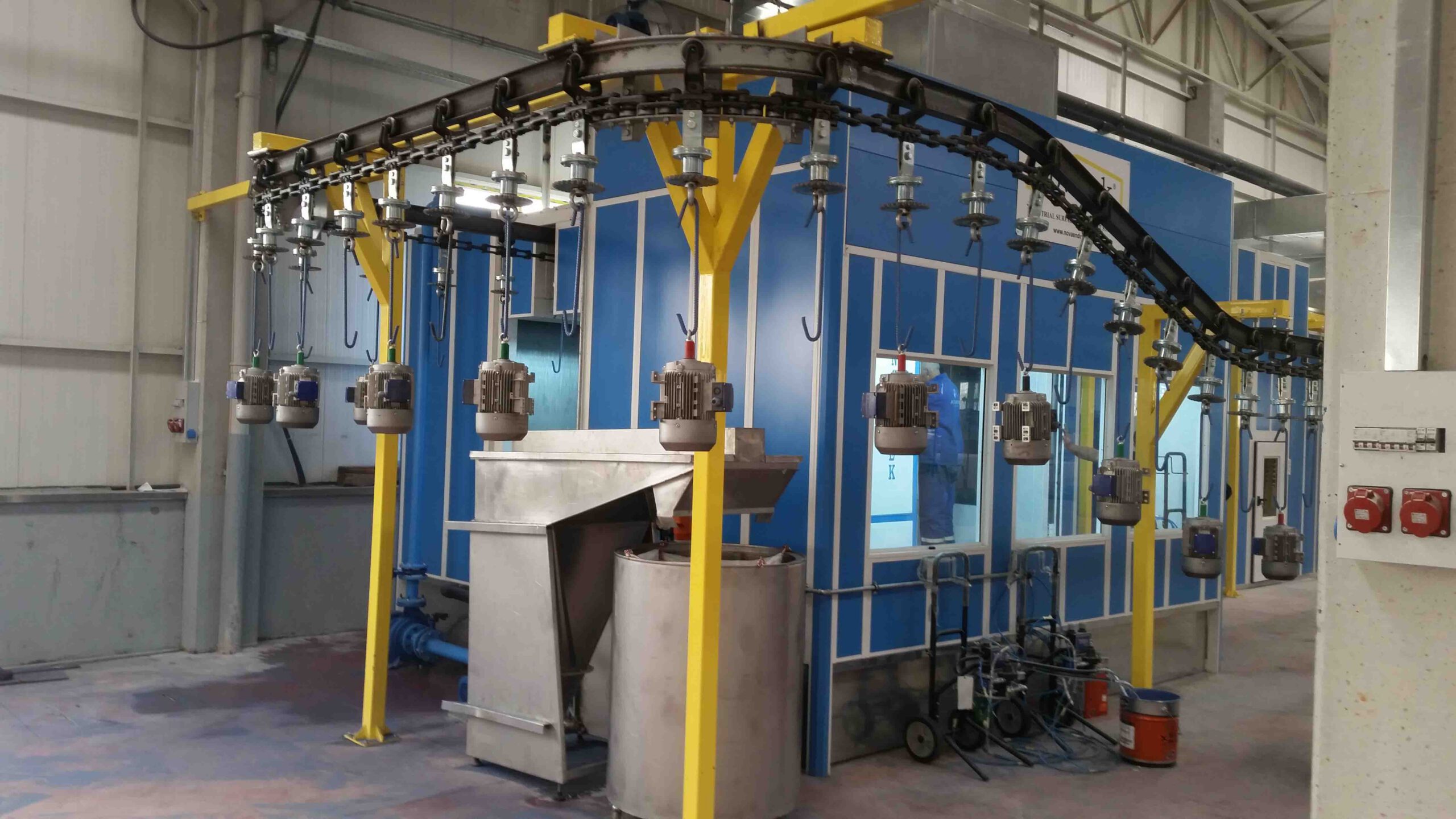

Konveyör Hatları
Taşıma sistemi bir tesisin iskeletidir. Kabin ve fırın ne kadar iyi tasarlanırsa tasarlansın, parçanın hangi kademede ne kadar kalacağını konveyör belirler. Hat hızı bir kez seçildikten sonra tüm proses süreleri ona göre şekillenir — bu yüzden taşıma, projenin en başında karara bağlanır.
Proses nasıl çalışır
Zincirli (sürekli) konveyör sabit hızla döner; en basit ve en ekonomik çözümdür. Tüm parçalar aynı süreyi aynı sırayla geçirir. Ürün çeşitliliği düşük ve akış dengeliyse doğru seçimdir.
Power&free sistemde taşıyıcı ana zincirden ayrılabilir. Parça bir istasyonda bekletilebilir, biriktirilebilir veya sıradan çıkarılabilir. Karışık parça akışı, farklı kurutma süreleri ve manuel istasyon içeren hatlarda esneklik sağlar; karşılığında mekanik karmaşıklık ve bakım yükü artar.
Monoray tek raylı hafif taşımada, skid sistemler ise gövde gibi büyük ve ağır parçaların yatay taşınmasında kullanılır. Skid, parçayı bir palet üzerinde taşıdığı için askı izi bırakmaz.
Tampon bölgeler, hattın bir bölümündeki duruşun tüm hattı durdurmasını engeller. Boya kabini ile fırın arasındaki tampon, örneğin, kabinde yaşanan kısa bir aksamanın fırını boş bırakmasını önler.
Yapılandırmayı belirleyen kriterler
Hat hızı
Hedeflenen günlük kapasite ve askı başına parça sayısından türetilir. Hız arttıkça kabin ve fırın uzunluğu da artar; bu yüzden hız seçimi bina alanını doğrudan belirler.
Askı kapasitesi
Parça ağırlığı kadar askının kendi ağırlığı da hesaba katılır. Askılar hattın ömrü boyunca kaplama biriktirir ve ağırlaşır; periyodik temizleme planlanmalıdır.
Askı tasarımı
Temas noktası kaplanmaz, drenaj yönü boyanın akmasını belirler ve askı geometrisi parçanın fırında nasıl asılı duracağını tayin eder. Kaplama kusurlarının kayda değer bir bölümü askı kaynaklıdır.
Tampon büyüklüğü
Tamponun kaç parçalık olacağı, tipik duruş sürelerine göre belirlenir. Küçük tampon işe yaramaz, gereğinden büyük tampon bina alanı yer.
Teknik çerçeve
| Askı kapasitesi | 50–5.000 kg |
|---|---|
| Hat hızı | 0,5–6 m/dk |
| Sistem tipleri | Zincirli · power&free · monoray · skid |
| Hız kontrolü | Frekans invertörlü senkron kontrol |
| Uygunluk | EN ISO 13849-1 (güvenlik fonksiyonları) |
Değerler sektörde yaygın çalışma aralıklarıdır. Her hat; parça geometrisi, hedef kapasite, boya sistemi ve müşteri şartnamesine göre yeniden hesaplanır.
Projelendirmede sık atlanan noktalar
- Gelecek kapasite: Konveyör sonradan hızlandırılamaz; kabin ve fırın uzunluğu buna bağlıdır. Kapasite artışı öngörülüyorsa hat baştan ona göre kurgulanmalıdır.
- Bakım erişimi: Zincir yağlama ve gergi noktalarına güvenli erişim tasarımda planlanmazsa bakım aksar ve zincir ömrü kısalır.
- Acil durdurma bölgeleri: Hattın hangi bölümünün bağımsız durabileceği, güvenlik mimarisiyle birlikte kararlaştırılmalıdır.
